起源の場所:
中国浙江省
ブランド名:
TORICH
証明:
ISO 9001 ISO 14001 TS16949
モデル番号:
GB/T 3094
鋼材のグレード:
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
適用:
構造部品,道具,機械部品に使用される
生産方法:
冷たく抽出したもの
管の種類:
中国標準GB/T 3094のシームレスチューブ,または顧客の要求に応じて溶接チューブ
容量:
次の表に従って,または顧客の要求に従って.
| 幅の許容量 | |||
| サイズ (mm) | 容量 (mm) | ||
| 一般的な | 高級 | ||
| 幅 A / B | ≤30 | ±030 | ±020 |
| >30〜50 | ±040 | ±030 | |
| >50〜75 | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| >75 | ±1%A ±1%B | ±0.8%A ±0.8%B | |
| 壁厚さの許容量 | |||
| サイズ (mm) | 容量 (mm) | ||
| 一般的な | 高級 | ||
| 幅 A / B | ≤10 | ±018 | ±012 |
| >1.0〜3.0 | +15% WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ±10% WT | |
トゥープの縁の突起性:
次の表に従って,または顧客の要求に従って.
| 縁の突起 | |||
| サイズ (mm) | 容量 (mm) | ||
| 一般的な | 高級 | ||
| 幅 A / B | ≤30 | 0.20 | 0.10 |
| >30〜50 | 0.30 | 0.15 | |
| >50〜75 | 0.80% | 0.50% | |
| >75 | 0.90% | 0.60% | |
折りたたみ:
一般チューブでは,曲線は ≤4.0mm/mで,総直直度は ≤0.4%である必要があります.
高級管の場合は,曲がり度は ≤2.0mm/mで,総直直度は ≤0.2%でなければなりません.
メカニカルプロパティ
| 鉄鋼類 | 張力強度 MPa | 生産力 MPa | 伸縮 % |
| 少なくとも | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 について | 315 | 195 | 22 |
| Q215 について | 335 | 215 | 22 |
| Q235 について | 375 | 235 | 20 |
| Q295 について | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
端の形状:
パイプの両端を軸に垂直の完全な端面に切って,端からブースを外す.
配送条件:
冷たい引き出し,熱処理も許容されます.

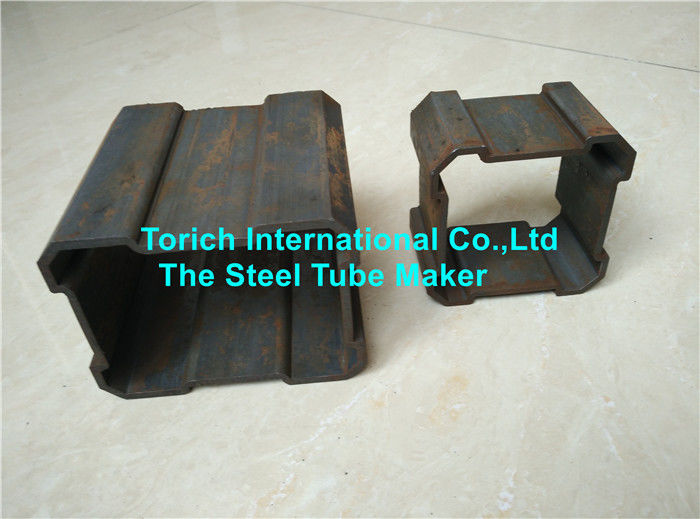

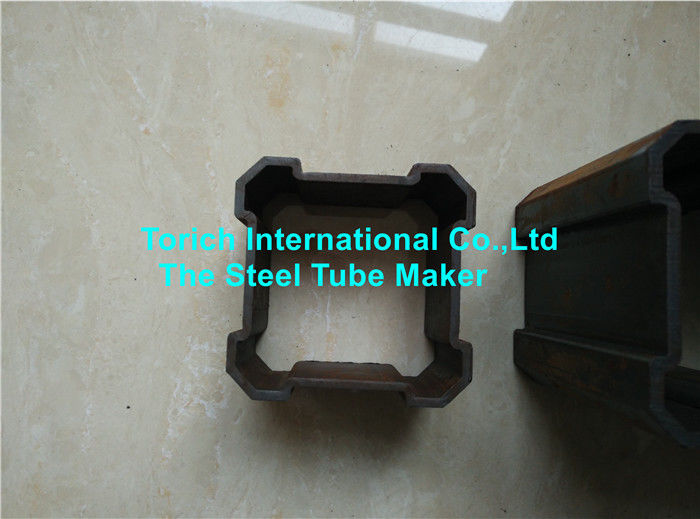

製品画像:
