ボイラーおよび熱交換器用の磨かれた表面 ASTM A213 標準シームレス鋼管 3.2-127mm 外径
基本プロパティ
原産地:
中国浙江省
ブランド名:
TORICH
認定:
ISO9001, TS16949
モデル番号:
A213/A213M-18
取引物件
最低注文数量:
1 トン
価格:
800-1000 USD/Ton
支払条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給能力:
年間60,000トン/トン
製品概要
フェライト／オーステナイト系合金鋼シームレスチューブ研磨面 3.2 - 127mm OD ASTM A213/A213M-18 シームレスフェライト系およびオーステナイト系合金鋼チューブは、寸法安定性、内部表面の清浄度、および信頼性の高い高温性能が求められる圧力承受熱交換用途向けに設計されています。このカテゴリーで最も一般的に指定されるオーステナイト系グレードには、TP304、TP304L、TP316L、TP321、TP347H があり、一般的な熱交換器用途、溶接低炭素用途、塩化物含有媒体、およびより高温の過熱器用途をカバーしています。ASTM A213/A213M-18 は、シームレスボイラ...
製品詳細
ハイライト:
精密ステンレス鋼の管
,継ぎ目が無い炭素鋼の管
Material:
継目無フェライト系・オーステナイト系合金鋼管
Standard:
ASTM A213 / A213M-18
Typical Grades:
TP304、TP304L、TP316L、TP321、TP347H
Outside Diameter:
3.2～127mm
Wall Thickness:
0.4～12.7mm
Length:
1～12 m、カスタムカット長も利用可能
Heat Treatment:
オーステナイト系グレードの溶体化焼鈍/溶体化処理後、急冷。一般的な最低熱処理温度は、TP304、TP304L、TP316L、TP321 の場合は 1040°C、TP347H の場合は 1100°C で
Test Options:
各チューブの静水圧試験または非破壊電気試験
製品説明
フェライト／オーステナイト系合金鋼シームレスチューブ研磨面 3.2 - 127mm OD
ASTM A213/A213M-18 シームレスフェライト系およびオーステナイト系合金鋼チューブは、寸法安定性、内部表面の清浄度、および信頼性の高い高温性能が求められる圧力承受熱交換用途向けに設計されています。このカテゴリーで最も一般的に指定されるオーステナイト系グレードには、TP304、TP304L、TP316L、TP321、TP347H があり、一般的な熱交換器用途、溶接低炭素用途、塩化物含有媒体、およびより高温の過熱器用途をカバーしています。ASTM A213/A213M-18 は、シームレスボイラー、過熱器、熱交換器チューブを対象としており、一般的な供給サイズは外径 127 mm、肉厚 0.4-12.7 mm までです。すべてのオーステナイト系グレードは熱処理状態で供給されます。
仕様
| 項目 | 説明 |
|---|---|
| 材質 | シームレスフェライト／オーステナイト系合金鋼チューブ |
| 規格 | ASTM A213 / A213M-18 |
| 代表的なグレード | TP304, TP304L, TP316L, TP321, TP347H |
| 外径 | 3.2-127 mm |
| 肉厚 | 0.4-12.7 mm |
| 長さ | 1-12 m、カスタムカット長も可能 |
| 許容範囲 | ASTM A1016/A1016M および注文条件による。一般的な冷間引抜 OD 許容範囲：6-30 mm：+0.15 / -0.20 mm、30-50 mm 超：±0.30 mm、50 mm 超：±0.75%D；熱間圧延 OD 許容範囲：140 mm まで：±1.25%D、140 mm 超：±1.0%D |
| 直角度 | 標準的な直角度、またはご要望に応じた特殊直角度 |
| 表面状態 | 研磨、酸洗、または熱処理されたミル表面が利用可能。スケールフリーの検査面が必要 |
| 熱処理 | オーステナイト系グレードは固溶焼鈍／固溶処理後、急冷。TP304、TP304L、TP316L、TP321 の一般的な最低熱処理温度は 1040℃、TP347H は 1100℃ |
| 製造方法 | シームレス；寸法および表面要件に応じて熱間圧延または冷間引抜 |
| 試験オプション | 各チューブに水圧試験または非破壊電気試験を実施 |
主な特徴
- プロセス機器向けの幅広い精密サイズ対応
一般的な供給範囲は 3.2-127 mm OD、0.4-12.7 mm 肉厚で、コンパクトなシェル＆チューブ式熱交換器バンドルや、より大型のボイラーおよび過熱器回路に適しています。 - 熱処理されたオーステナイト組織による安定したサービス
ASTM A213 では、オーステナイト系グレードは 熱処理状態で供給されることが要求されます。標準的な最低固溶処理温度は、TP304、TP304L、TP316L、TP321 では通常 1040℃、TP347H は冷間加工後に 1100℃ が必要を超える高温でより高いクリープ強度が必要な場合に特に使用されます。 - 圧力熱交換チューブに適した機械的ベースライン
ASTM A213 による引張強度／降伏強度／伸びの最低値は以下の通りです。
TP304: 515 / 205 / 35%、
TP304L: 485 / 170 / 35%、
TP316L: 485 / 170 / 35%、
TP321: 515 / 205 / 35%、
TP347H: 515 / 205 / 35%を超える高温でより高いクリープ強度が必要な場合に特に使用されます。 - グレード固有の耐食性および温度特性
TP316L は 2.0-3.0% のモリブデンを含み、標準的な 18-8 グレードと比較して孔食および隙間腐食に対する耐性を向上させています。TP321 および TP347/347H は、炭化物析出範囲への暴露後の粒界腐食感受性のリスクを低減するために安定化されたグレードです。TP347H は、537℃ / 1000°Fを超える高温でより高いクリープ強度が必要な場合に特に使用されます。
当社の強み
懸念事項：溶接または熱サイクルを受けるチューブサービスにおける粒界腐食感受性および粒界腐食をどのように制御しますか？
当社は、すべての用途に 1 つのグレードを提供するのではなく、サービス条件に合わせてグレードを選択します。溶接コンデンサーおよび熱交換器の場合、TP304L / TP316L は低炭素含有量により炭化物析出のリスクを低減します。長時間の高温暴露に対しては、TP321 および TP347H が安定化された化学組成を提供します。347/347H は、427-816℃への暴露後の粒界腐食に対する強い耐性で特に認められており、347H はより高温サービス向けに高いクリープ強度を追加します。
懸念事項：薄肉シームレスチューブの寸法管理と検査信頼性をどのように確保しますか？
より厳しい寸法要求に対しては、冷間引抜シームレス加工ルートをお勧めします。これは、熱間圧延チューブよりも優れた OD 制御を可能にします。各チューブは、水圧試験または非破壊電気試験を付けて供給可能であり、これは漏洩リスクが許容されないボイラー、過熱器、熱交換器回路にとって特に重要です。
懸念事項：媒体に塩化物を含む場合、またはデューティ温度が高い場合、どちらのグレードが優れていますか？
当社は、故障モード別に選択を分けています。塩化物含有または軽度に腐食性の凝縮液の場合、TP316L が好まれます。その理由は、2-3% のモリブデンが孔食および隙間腐食耐性を向上させるためです。より高温の蒸気側用途では、TP321 および TP347H がより良い選択肢です。これは、安定化された化学組成と高いクリープ能力が熱暴露下での信頼性を向上させるためです。
実行規格
| 規格システム | 簡単な説明 |
|---|---|
| ASTM / ASME | ASTM A213 / ASME SA213：ボイラー、過熱器、熱交換器用途向けのシームレスフェライト系およびオーステナイト系合金鋼チューブ |
| EN | EN 10216-5：圧力用途向けのシームレスステンレス鋼チューブ。同等のオーステナイト系チューブグレードに一般的に使用される欧州ルート |
| GOST | GOST 9941：シームレス耐食性ステンレス鋼チューブ。産業用および耐熱用途に広く使用 |
| JIS | JIS G3463：ステンレス鋼ボイラーおよび熱交換器チューブ |
| GB | GB/T 13296：ボイラーおよび熱交換器用シームレスステンレス鋼チューブ |
応用分野
特定製品：製油所凝縮液冷却用シェル＆チューブ式熱交換器チューブバンドル
この製品タイプでは、清浄度の向上、ファウリングの付着低減、連続的な温度サイクル下での安定した漏れのない性能維持のために、研磨されたシームレスオーステナイトチューブが選択されます。塩化物に敏感な、またはより腐食性の凝縮液用途では、通常 TP316L が好まれます。蒸気側の温度が高い場合は、TP321 または TP347H が指定される場合があります。
この製品タイプでは、清浄度の向上、ファウリングの付着低減、連続的な温度サイクル下での安定した漏れのない性能維持のために、研磨されたシームレスオーステナイトチューブが選択されます。塩化物に敏感な、またはより腐食性の凝縮液用途では、通常 TP316L が好まれます。蒸気側の温度が高い場合は、TP321 または TP347H が指定される場合があります。
化学組成
| グレード | C | Si | Mn | P | S | Cr | Ni | Mo | Ti | Nb+Ta |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | -- | -- | -- |
| TP304L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-12.0 | -- | -- | -- |
| TP316L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | -- | -- |
| TP321 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-12.0 | -- | 5×(C+N) ～ 0.70 | -- |
| TP347H | 0.04-0.10 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-13.0 | -- | -- | 8×C ～ 1.10 |
機械的性質
| グレード | 引張強度（最小） MPa | 降伏強度（最小） MPa | 伸び（最小） % | 硬度（最大） |
|---|---|---|---|---|
| TP304 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP304L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP316L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP321 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP347H | 515 | 205 | 35 | 192 HBW / 90 HRB |
相当グレード参照
| ASTM A213 グレード | EN（近似） | JIS（近似） | GB（近似） | GOST（近似） |
|---|---|---|---|---|
| TP304 | 1.4301 / 1.4307 | SUS304TB | 06Cr19Ni10 | 08X18H10 |
| TP304L | 1.4307 | SUS304LTB | 022Cr19Ni10 | 03X18H11 |
| TP316L | 1.4404 | SUS316LTB | 022Cr17Ni12Mo2 | 03X17H14M2 |
| TP321 | 1.4541 | SUS321TB | 06Cr18Ni11Ti | 12X18H10T |
| TP347H | 1.4912 / 1.4550 参照 | SUS347HTB | 07Cr18Ni11Nb | 08X18H12B 参照 |

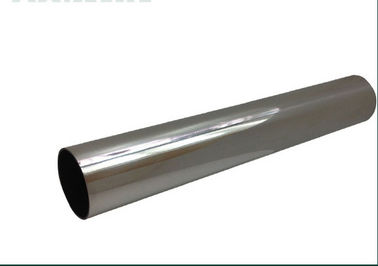

製品ギャラリー
よくある質問
Q: 商社ですか、それともメーカーですか？
A: メーカーです。商社業務も可能です。
Q: 納期はどのくらいですか？
A: 一般的に、在庫がある場合は 10-15 日、在庫がない場合は 30-40 日です。数量によります。
Q: サンプルは提供していますか？無料ですか、それとも追加料金がかかりますか？
A: はい、サンプルは無料で提供できますが、送料はお客様負担となります。
Q: 支払い条件は何ですか？
A: 支払い額が 2000 USD 以下の場合、全額前払い。支払い額が 2000 USD 超の場合、30% を T/T で前払いし、出荷前に残金をお支払いください。他に質問があれば、お気軽にお問い合わせください。
