油圧/空気シリンダー精密鋼鉄管継ぎ目が無い80mmの丸型

基本情報
起源の場所: 中国
ブランド名: Torich
証明: ISO9001
モデル番号: GB/T8713-1988
最小注文数量: 1000 kg
価格: 1000-1800 USD/TON
パッケージの詳細: 木箱の束
受渡し時間: 3-4 週間
支払条件: D/A
供給の能力: 1 年ごとの 10000tons
詳細情報
ハイライト:

精密鋼管

,

精密継ぎ目が無い管


製品の説明

油圧GB/T8713-1988およびPuematicシリンダー精密IDの継ぎ目が無い鋼鉄管

標準的なGB T8713-88による流動力シリンダーのための直径のSamlessの鋼管の精密



配達状態:冷間加工/懸命に冷間加工/静かにAnnealing.or他の処置

シリンダー管Matarial:化学部品および機械特性を点検するためにあなたがstandardGB699-88に続くことができる10 20 35 45 16Mn。



  重量

ID



1.5 2.0 2.5 3.0 3.5 5.0 6.0 7.5 10.0 12.5 15.0 20.0
OD
25 28     31   35   40
32 35 36   38   42   47
40     45 46   50   55
50     55 56   60   65 70 75
63     68 69   73 75 78 83 88
80     85 86   90 92 95 100 105 110
100     105 106   110 112 115 120 125 130
125         132 135 137 140 145 150 155 165
160         165 170   175 180 185 190 200
200           210   215 220 225 230 240





ODの許容

OD/mm Tolerance/mm OD/mm Tolerance/mm
>0~30 ±0.10 >140~150 ±0.75
>30~40 ±0.15 >150~160 ±0.80
>40~50 ±0.20 >160~170 ±0.85
>50~60 ±0.25 >170~180 ±0.90
>60~70 ±0.30 >180~190 ±0.95
>70~80 ±0.35 >190~200 ±1.00
>80~90 ±0.40 >200~2l0 ±1.05
>90~100 ±0.45 >210~220 ±1.10
>100~120 ±0.50 >220~230 ±1.15
>120~140 ±0.65 >230~240 ±1.20



   IDの許容

ID/mm Tolerance/μm
H8 H9 H10
>3~6 +18 0 +30 0 +48 0
>6~10 +22 0 +36 0 +56 0
>10~18 +27 0 +43 0 +70 0
>18~30 +33 0 +52 0 +84 0
>30~50 +39 0 +62 0 +100 0
>50~80 +46 0 +74 0 +120 0
>80~120 +54 0 +87 0 +140 0
>120~180 +63 0 +100 0 +160 0
>180~250 +72 0 +115 0 +185 0





曲がること:

クラス:0.3:1000

Bのクラス:1.0:1000

Cのクラス:1.5:1000



適用:油圧および空気シリンダー。

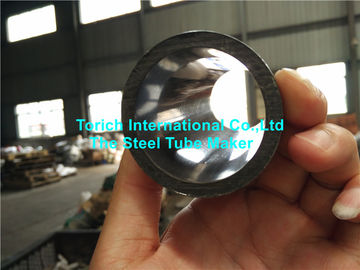

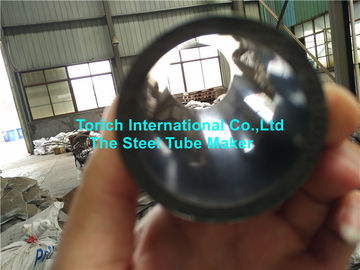

油圧/空気シリンダー精密鋼鉄管継ぎ目が無い80mmの丸型 0 油圧/空気シリンダー精密鋼鉄管継ぎ目が無い80mmの丸型 1

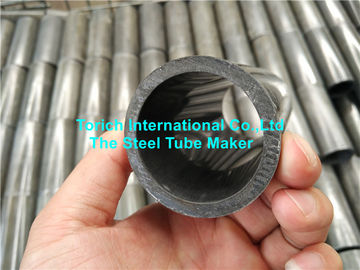

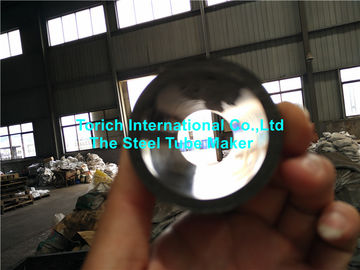

油圧/空気シリンダー精密鋼鉄管継ぎ目が無い80mmの丸型 2 油圧/空気シリンダー精密鋼鉄管継ぎ目が無い80mmの丸型 3
