ディメンション:: | 6-127mm*0.9-9.1mm | アプリケーション:: | ボイラーのため、過熱装置、熱交換体、コンデンサー |
---|---|---|---|
材料: | 炭素鋼およびカーボン マンガン鋼鉄 | 製造: | 電気抵抗溶接 |
ハイライト: | 炭素鋼管,熱交換器の管 |

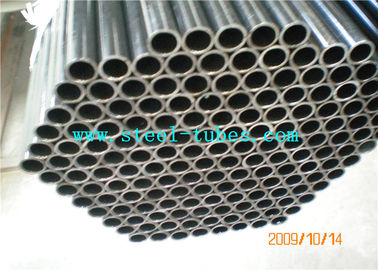

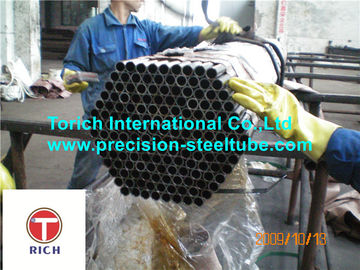

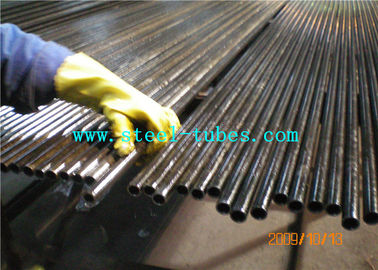

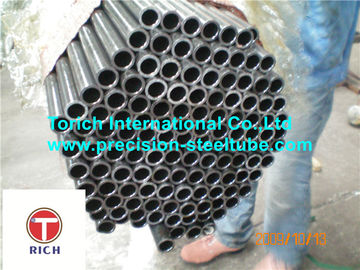

ASTM A178の電気抵抗は炭素鋼およびカーボン マンガン鋼鉄ボイラーおよび過熱装置管を溶接しました
適用:ボイラー、過熱装置、熱交換体、コンデンサー、ボイラー煙道、過熱装置の煙道および安全な端のため
材料: 炭素鋼およびカーボン マンガン鋼鉄
生産:電気抵抗溶接
サイズの範囲:O.D.:6-127mm W.T.:0.9-9.1mm L:顧客の要求に従って
鋼鉄等級および化学成分: | |||||
要素 | Aを等級別にして下さい、 低炭素鋼鉄 |
等級C、 媒体カーボン鋼鉄 |
等級D、 カーボン マンガン 鋼鉄 |
||
カーボン | 0.06-0.18 | 最高0.35 | 最高0.27 | ||
マンガン | 0.27-0.63 | 最高0.80 | 1.00-1.50 | ||
最高リン | 0.035 | 0.035 | 0.030 | ||
最高硫黄 | 0.035 | 0.035 | 0.015 | ||
ケイ素 | - | - | 0.10分 |
機械特性 | Aを等級別にして下さい | Cを等級別にして下さい | Dを等級別にして下さい | ||
抗張Streghth: 最低のksi [Mpa] | 47 [325] | 60 [415] | 70 [485] | ||
収穫ポイント: 最低のksi [Mpa] | 26 [180] | 37 [255] | 40 [275] | ||
延長: | ≥35% | ≥30% | ≥30% |
ODおよび重量(SA-450/SA-450M)のための許容 | |||||
ODの(mm) | + | - | 重量の(mm) | + | - |
<1」(25.4) | 0.10 | 0.10 | ≤1.1/2」(38.1) | 20% | 0 |
1" ~1.1" (25.4~38.1) | 0.15 | 0.15 | >1.1/2」(38.2) | 22% | 0 |
>1.1/2 " ~<2」(38.1~50.8 | 0.20 | 0.20 | |||
2" ~<2.1/2」(50.8~63.5) | 0.25 | 0.25 | |||
2.1/2" ~<3」(63.5~76.2) | 0.30 | 0.30 | |||
3" ~<4」(76.2~101.6) | 0.38 | 0.38 | |||
4" ~<7.1/2」(101.6~190.5) | 0.38 | 0.64 | |||
>7.1/2~9」(190.5~228.6) | 0.38 | 1.14 |
熱処理:
溶接の後で、すべての管は1650℉ (900℃)の温度でまたはより高く扱われ、空気または管理された大気の炉の冷却部屋の冷却に先行している熱-です。
のまたは高の温度1200℉ (650℃)で後最終的な冷た引くことのパス扱われる冷たい-引き分け管は熱です-。
テストおよび点検:
抗張テスト
クラッシュ テスト
機械テスト
-テストを平らにすること
-フランジ テスト
参考図書:
カーボン、フェライトの合金およびオーステナイトの同盟国の鋼鉄管の一般要求事項のためのASTM A450/A450Mの指定
金属の管および管の超音波検査のためのE213練習
縦方向の溶接された管および管の超音波検査のためのE273練習
