材料: | 合金鋼鉄等級 | タイプ: | DCDMA (米国)、メートル BS4019 (イギリス) (スウェーデン) |
---|---|---|---|
製造: | 冷たい-引かれる | 熱処理: | +N、Q+T |
アプリケーション: | ワイヤー ライン、ドリル棒の炉心バレル | 標準: | GB/T9808-2008 |
ハイライト: | 石油ドリルパイプ,冷たい-引かれた鋼管 |

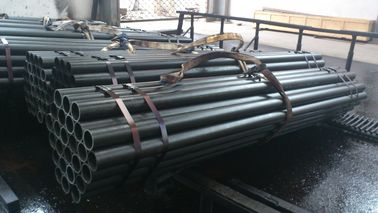

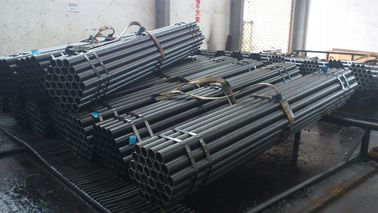

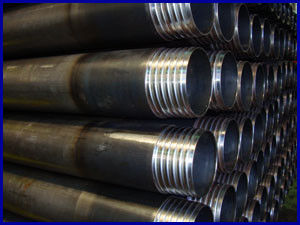

オイルおよびミネラル鉱山のためのドリル管
適用:オイルのために地下および採鉱調査のために、ミネラル地質ドリルのため
直線性、同心性、機械特性はDCDMA (米国)の条件を、メートルBS4019 (イギリス)満たすことができます(スウェーデン)
サイズの範囲:O.D.:6-95mm W.T.:1-10mm L:max12000mm
標準 | Producton方法 | 管のサイズ | 許容 | |
GB/T 9808-2008 | つや出し | OD | (+1.0%D) +0.65 (- 0.5%D) -0.35 |
|
重量 | ≤10 | (+15%S) +0.45 (- 10%S) -0.35 |
||
>10 | (+12.5%S、-10%S) | |||
冷たい-引かれる | OD | ±0.50%Dか±0.20 | ||
重量 | ±8%Sか±0.15 | |||
Q (N) T118-2010 | 冷たい-引かれる | OD | OD | ±0.40%Dか±0.20 |
重量 | 重量 | ±7%Sか±0.15 |
正常なサイズ:
指定 | 外径(mm) | 内径(mm) | ||
分 | 最高 | 分 | 最高 | |
ワイヤーライン | 44.45 | 44.70 | 34.82 | 35.07 |
Bのワイヤーライン | 55.55 | 55.90 | 45.95 | 46.30 |
Nのワイヤーライン | 69.95 | 70.30 | 60.05 | 60.30 |
Hのワイヤーライン | 88.90 | 89.38 | 77.62 | 78.10 |
Pのワイヤーライン | 114.30 | 114.78 | 102.79 | 103.27 |
機械特性:
Steeの等級 | 引張強さ Mpa分 |
降伏強さ Mpa分 |
延長 分%の |
HRC | 熱処理 |
T600 | 790 | 600 | 14 | | | N |
T750 | 850 | 750 | 14 | 26-31 | QT |
T850 | 950 | 850 | 14 | 28-33 | QT |
化学成分
Steeの等級 | C | Si | Mn | 最高P | 最高S | 最高CU | Cr | Mo | B |
T600 (45MnMoB) |
0.43-0.48 | 0.17-0.37 | 1.05-1.35 | 0.02 | 0.015 | 0.20 | | | 0.20-0.25 | 0.001- 0.005 |
T750 (30CrMnSiA) |
0.28-0.34 | 0.90-1.20 | 0.80-1.10 | 0.02 | 0.015 | 0.20 | 0.8-1.1 | | | | |
T850 4140 |
0.38-0.43 | 0.17-0.35 | 0.70-0.90 | 0.02 | 0.015 | 0.20 | 0.9-1.1 | 0.15- 0.25 |
| |
機械特性:
鋼鉄 | 引張強さMpa | 収穫ポイントMpa | 延長% | 熱処理 |
等級 | 分 | |||
ZT380 | 640 | 380 | 14 | Normlized |
ZT490 | 690 | 490 | 12 | Normlized |
ZT540 | 740 | 590 | 12 | Normlized |
ZT590 | 770 | 590 | 12 | Normlized |
ZT640 | 790 | 640 | 12 | QT |
ZT740 | 840 | 740 | 10 | QT |
T850 | 950 | 850 | 15 | QT |
