高精度の油圧鋼管のAstm 2mmの厚さ
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
サイズのための設計: | ASA、ASME、DIN、PN、JIS、ANSI、BS、EN | 製品名: | ASME B16.5の平らな表面フランジ |
---|---|---|---|
キーワード: | 平らなフランジ | 合金またはない: | 非合金 |
ハイライト: | 非平らな表面フランジを合金にしなさい,15 NBの平らな表面フランジ,8盲目の平らな表面フランジ |

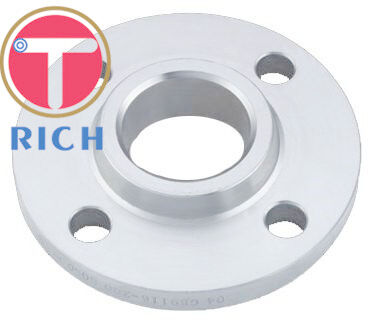

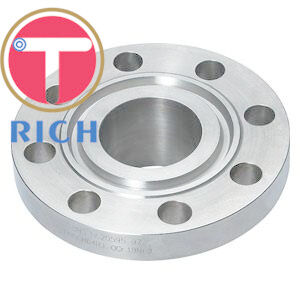

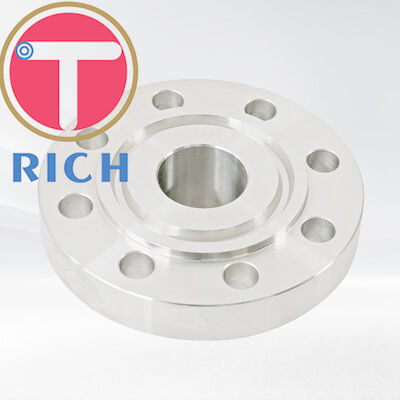

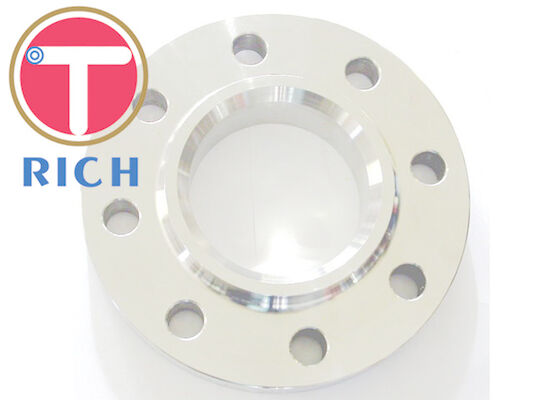

製品の説明
48"へのANSI B16.47シリーズA及びB 1/2」15 NBは1200NBシリーズ フランジをブランク
タイプ:
WNのフランジ、
従ってフランジを付けたようになりなさい、
LJのフランジ、
LWNのフランジ、
SWのフランジ、
開口部のフランジ、
フランジの減少、
図8ブラインド(blank&Spacer)
特別なフランジ:引く映像に従って
Nom。 管 サイズ |
外側 Diam. |
Thkn。(min.) | O.D. の 上げられる 表面 |
ハブDiam。 | 長さ ハブを通して |
およそ重くしなさい(lbs) | 訓練 | ||||
Wldg。 首 |
盲目 | Wldg。 首 |
Wldg。 首 |
盲目 | NO穴 | Diam. 穴 |
ボルトCircl Diam. |
||||
O | C | C | R | X | Y1 | ||||||
26 | 34.25 | 2.69 | 2.69 | 29.50 | 26.62 | 4.75 | 300 | 702 | 24 | 1.38 | 31.75 |
28 | 36.50 | 2.81 | 2.81 | 31.50 | 28.62 | 4.94 | 345 | 833 | 28 | 1.38 | 34 |
30 | 38.75 | 2.94 | 2.94 | 33.75 | 30.75 | 5.38 | 400 | 982 | 28 | 1.38 | 36 |
32 | 41.75 | 3.19 | 3.19 | 36 | 32.75 | 5.69 | 505 | 1238 | 28 | 1.62 | 38.50 |
34 | 43.75 | 3.25 | 3.25 | 38 | 34.75 | 5.88 | 540 | 1384 | 32 | 1.62 | 40.50 |
36 | 46 | 3.56 | 3.56 | 40.25 | 36.75 | 6.19 | 640 | 1676 | 32 | 1.62 | 42.75 |
38 | 48.75 | 3.44 | 3.44 | 42.25 | 39 | 6.19 | 720 | 1819 | 32 | 1.62 | 45.25 |
40 | 50.75 | 3.56 | 3.56 | 44.25 | 41 | 6.44 | 775 | 2040年 | 36 | 1.62 | 47.25 |
42 | 53 | 3.81 | 3.81 | 47 | 43 | 6.75 | 890 | 2380 | 36 | 1.62 | 49.50 |
44 | 55.25 | 4 | 4 | 49 | 45 | 7 | 990 | 2715 | 40 | 1.62 | 51.75 |
46 | 57.25 | 4.06 | 4.06 | 51 | 47.12 | 7.31 | 1060 | 2961 | 40 | 1.62 | 53.75 |
48 | 59.50 | 4.25 | 4.25 | 53.50 | 49.12 | 7.56 | 1185 | 3350 | 44 | 1.62 | 56 |
50 | 61.75 | 4.38 | 4.38 | 55.50 | 51.25 | 8 | 127 | 3716 | 44 | 1.88 | 58.25 |
52 | 64 | 4.56 | 4.56 | 57.50 | 53.25 | 8.25 | 1410 | 4156 | 44 | 1.88 | 60.25 |
54 | 66.25 | 4.75 | 4.75 | 59.50 | 55.25 | 8.50 | 1585 | 4636 | 44 | 1.88 | 62.75 |
56 | 68.75 | 4.88 | 4.88 | 62 | 57.38 | 9 | 1760 | 5130 | 48 | 1.88 | 65 |
58 | 71 | 5.06 | 5.06 | 64 | 59.38 | 9.25 | 1915年 | 5675 | 48 | 1.88 | 67.25 |
60 | 73 | 5.19 | 5.19 | 66 | 61.38 | 9.44 | 2353 | 6155 | 52 | 1.88 | 69.25 |
