Erwの自動座席ヘッドレストを支える自動車鋼鉄管JIS-G 3445 EN 10305-3 STKM11 STKM12
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
| 最小注文数量 : | 8トンか5トン | 価格 : | negotiable |
|---|---|---|---|
| パッケージの詳細 : | 束 | 受渡し時間 : | 5-8の週日 |
| 支払条件 : | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram | 供給の能力 : | 1年ごとの60000tons |
| 起源の場所: | 中国 | ブランド名: | Torich |
|---|---|---|---|
| 証明: | IS09001 ISO14001 TS16949 | モデル番号: | JIS G3472 |
|
詳細情報 |
|||
| 材料: | G3472 STAM290GA、STAM 290GB、STAM 340G、STAM 390G、STAM 440G、STAM 470G、STAM 500G、STAM 440H、STAM 470H、STA | OD: | 12-127mm |
|---|---|---|---|
| 長さ: | 最高12m | 適用: | 自動車構造の鋼鉄管 |
| ハイライト: | STAM290GAの自動車によって溶接される管,STAM340Gの自動車によって溶接される管,炭素鋼の自動車によって溶接される管 |
||
製品の説明

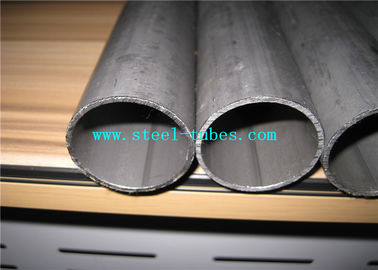

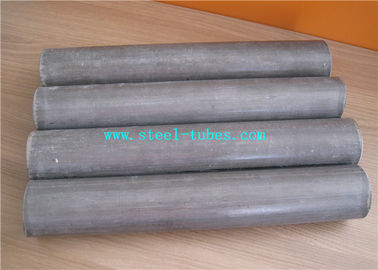

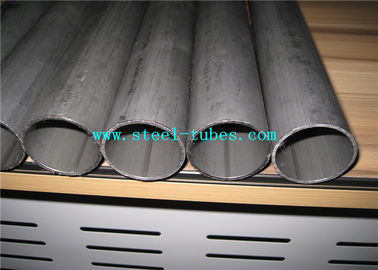

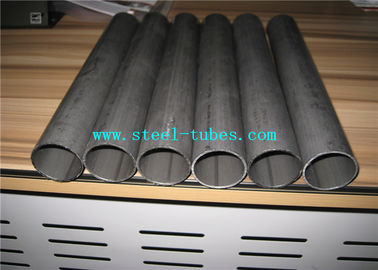

自動車のためのJIS G3472 STAM290GA STAM340Gの炭素鋼の溶接された管
外径: 15.0mmまでおよびincluding127.0mm
壁厚さ:7.0mm以下の1.0mm
適用:自動車構造目的
等級:JIS G3472 STAM290GA、STAM 290GB、STAM 340G、STAM 390G、STAM 440G、
STAM 470G、STAM 500G、STAM 440H、STAM 470H、STAM 500H、STAM 540H
JIS G3472 ERWの自動車構造の鋼鉄管の化学成分のテーブル:
| 鋼鉄等級 | 化学成分% | ||||
| C | Si | Mn | P | S | |
| STAM 290GA | 最高0.12。 | 最高0.35。 | 最高0.60。 | 最高0.035。 | 最高0.035。 |
| STAM 290GB | |||||
| STAM 340G | 最高0.20。 | 最高0.35。 | 最高0.60。 | 最高0.035。 | 最高0.035。 |
| STAM 390G | 最高0.25。 | 最高0.35。 | 0.30~0.90 | 最高0.035。 | 最高0.035。 |
| STAM 440G | 最高0.25。 | 最高0.35。 | 0.30~0.90 | 最高0.035。 | 最高0.035。 |
| STAM 440H | |||||
| STAM 470G | 最高0.25。 | 最高0.35。 | 0.30~0.90 | 最高0.035。 | 最高0.035。 |
| STAM 470H | |||||
| STAM 500G | 最高0.30。 | 最高0.35。 | 0.30~1.00 | 最高0.035。 | 最高0.035。 |
| STAM 500H | |||||
| STAM 540H | 最高0.30。 | 最高0.35。 | 0.30~1.00 | 最高0.035。 | 最高0.035。 |
JIS G3472 ERWの自動車構造の鋼鉄管の機械特性テーブル:
| 等級 | 指定 | 引張強さkgf/か。 | 降伏強さ kgf/か。 |
延長（1）%のNo.1試験片No.2の試験片 | 急に燃え上がるテスト（2） |
| 急に燃え上がった鐘の部分（Dのサイズ:管の外径） | |||||
| {N/か。} | {N/か。} | 縦方向の方向 | |||
| 等級G | STAM 290GA | 30 min。 | 18 min。 | 40 min。 | 1.25のD |
| {294} min。 | {177} min。 | ||||
| STAM 290GB | 30 min。 | 18 min。 | 35 min。 | 1.20のD | |
| {294} min。 | {177} min。 | ||||
| STAM 340G | 35 min。 | 20 min。 | 35 min。 | 1.20のD | |
| {343} min。 | {196} min。 | ||||
| STAM 390G | 40 min。 | 24 min。 | 30 min。 | 1.20のD | |
| {392} min。 | {235} min。 | ||||
| STAM 440G | 45 min。 | 31 min。 | 25 min。 | 1.15のD | |
| {441} min。 | {304} min。 | ||||
| STAM 470G | 48 min。 | 33 min。 | 22 min。 | 1.15のD | |
| {471} min。 | {324} min。 | ||||
| STAM 500G | 51 min。 | 36 min。 | 18 min。 | 1.15のD | |
| {500} min。 | {353} min。 | ||||
| 等級H | STAM 440H | 45 min。 | 36 min。 | 20 min。 | 1.15のD |
| {441} min。 | {353} min。 | ||||
| STAM 470H | 48 min。 | 42 min。 | 18 min。 | 1.10のD | |
| {471} min。 | {412} min。 | ||||
| STAM 500H | 51 min。 | 44 min。 | 16 min。 | 1.10のD | |
| {500} min。 | {431} min。 | ||||
| STAM 540H | 55 min。 | 49 min。 | 13 min。 | 1.05のD | |
| {539} min。 | {481} min。 |
JIS G3472の鋼鉄管次元のテーブル:
| dia.の外で指定される。 | 指定壁厚さ（mm） | ||||||||||||||
| （mm） | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5.38 | 6.3 |
| 50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5.31 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5.74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5.67 | - | |||||
