ASTM A789 スーパーデュプレックス 2507 パイプ 石油化学用冷引ステンレス鋼管
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
材料: | ステンレス鋼 | タイプ: | 溶接されたステンレス鋼 |
---|---|---|---|
アプリケーション: | ボイラー、過熱装置、熱交換体、コンデンサー | サイズ: | 127mm まで OD |
ハイライト: | ステンレス鋼丸管,ステンレス製の管の鋼鉄 |
製品の説明

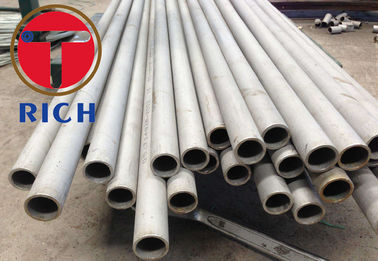

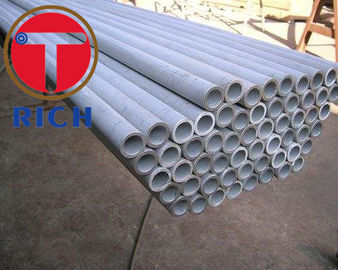

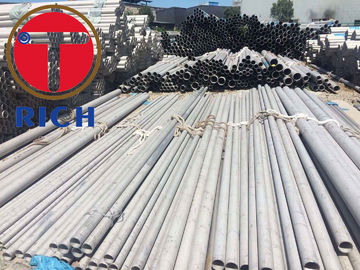

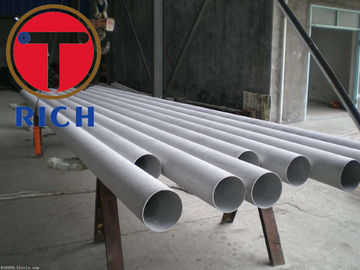

ASTM A249 304 316はボイラー/熱交換器のためのオーステナイトのステンレス鋼の管を溶接しました
サイズ:
OD: 1/8 (3.2mm) 5にの(127mm)
重量: 0.015から0.320の(0.4から8.1mm)
等級:
TP304H、TP309H、TP310H、TP316H、TP312H、TP347HおよびTP348H。
TP304、TP309S、TP310S、TP310Cb、TP316、TP321、TP347、TP348
過熱装置のおよび再加熱装置のような高温サービスのため
適用:
ボイラー、過熱装置、熱交換器、Condensorの管
オーステナイトのステンレス鋼、温度の常用ブレーキ、高温適用
製造:
管は溶加材の付加無しで自動溶接プロセスによって平ら転がされた鋼鉄からなされます。
溶接にそして最終的な熱処理前にそれに続く、管は溶接でおよび母材または溶接金属で働く風邪です
テストおよび点検:
引張試験
テストを平らにすること
フランジ テスト
逆くねりテスト
硬度テスト
流体静力学か非破壊的な電気テスト
結晶粒度
表1の化学成分(固まりによる%のオーステナイトの腐食の抵抗の鋼鉄の鋳造物の分析) a、(続く)
鋼鉄等級 |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
N | Cr | CU | Mo | Nb | NI | チタニウム | 他 | ||
鋼鉄名前 | 鋼鉄数 | ||||||||||||||
X2CrNi18-9 | 1.4307 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.50から19.50 | - | - | - | 8.00への10.00c | - | - | |
X2CrNi19-11 | 1.4306 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 18.00から20.00 | - | - | - | 10.00への12.00d | - | - | |
X2CrNiN18-10 | 1.4311 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00から19.50 | - | - | - | 8.50から11.50 | - | - | |
X5CrNi18-10 | 1.4301 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | ≤0.11 | 17.00から19.50 | - | - | - | 8.00から10.50 | - | - | |
X6CrNiTi18 -10 |
1.4541 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00から19.00 | - | - | - | 9.00への12.00d |
5xC に 0.70 |
- | |
X6CrNiNb18 -10 |
1.4550 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00から19.00 | - | - |
10xC に 1.00 |
9.00への12.00d | - | - | |
X1CrNi25-21 | 1.4335 | 0.020 | ≤0.25 | ≤2.00 | 0.025 | 0.010 | ≤0.11 | 24.00から26.00 | - | ≤0.20 | - | 20.00から22.00 | - | - | |
X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | ≤0.11 | 16.50から18.50 | - |
2.00to 2.50 |
- | 10.00への13.00e | - | - | |
X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | ≤0.11 | 16.50から18.50 | - |
2.00to 2.50 |
- | 10.00から13.00 | - | - | |
X1CrNiMoN 25-22-2 |
1.4466 | 0.020 | ≤0.70 | ≤2.00 | 0.025 | 0.010 |
0.10to 0.16 |
24.00から26.00 | - |
2.00to 2.50 |
- | 21.00から23.00 | - | - | |
X6CrNiMoTi 17-12-2 |
1.4571 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | - | 16.50から18.50 | - |
2.00to 2.50 |
- | 10.50への13.50c |
5xC に 0.70 |
- | |
X6CrNiMoNb 17-12-2 |
1.4580 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 16.50から18.50 | - |
2.00to 2.50 |
10xC-1.00 | 10.50から13.50 | - | - | |
X2CrNiMoN 17-13-3 |
1.4429 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 |
0.12to 0.22 |
16.50から18.50 | - |
2.00to 3.00 |
- | 11.00への14.00d | - | - | |
X3CrNiMo17 -13-3 |
1.4436 | 0.05 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | ≤0.11 | 16.50から18.50 | - |
2.00to 3.00 |
- | 10.50への13.00d | - | - | |
X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 b | ≤0.11 | 17.00から19.00 | - |
2.00to 3.00 |
- | 12.50から15.00 | - | - | |
X2CrNiMoN17 -13-5 |
1.4439 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 |
0.12to 0.22 |
16.50から18.50 | - |
4.00to 5.00 |
- | 12.50から14.50 | - | - | |
鋼鉄等級 |
C 最高 |
Si | Mn |
P 最高 |
S 最高 |
N | Cr | CU | Mo | Nb | NI | チタニウム | 他 | ||
鋼鉄名前 | 鋼鉄名前 | ||||||||||||||
X1NiCrMoCu 31-27-4 |
1.4563 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.11 | 26.00から28.00 |
0.70 に 1.50 |
3.00 に 4.00 |
- |
30.00 に 32.00 |
- | - | |
X1NiCrMoCu 25-20-5 |
1.4539 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.15 | 19.00から21.00 |
1.20 に 2.00 |
4.00 に 5.00 |
- |
24.00 に 26.00 |
- | - | |
X1CrNiMoCuN 20-18-7 |
1.4547 | 0.020 | ≤0.70 | ≤1.00 | 0.030 | 0.010 |
0.18to 0.25 |
19.50から20.50 |
0.50 に 1.00 |
6.00 に 7.00 |
- |
17.50 に 18.50 |
- | - | |
X1NiCrMoCuN 25-20-7 |
1.4529 | 0.020 | ≤0.50 | ≤1.00 | 0.030 | 0.010 |
0.15to 0.25 |
19.00から21.00 |
0.50 に 1.50 |
6.00 に 7.00 |
- |
24.00 に 26.00 |
- | - | |
X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤0.70 | ≤1.00 | 0.020 | 0.015 | - | 20.00から23.00 | - | - | - |
32.00 に 35.00 |
8x (C+N) to0.60 |
Al:0.15 To0.45 |
|
Option3:0.015%から0.030%の硫黄分は指定されます。
|
補足の条件
S1 - 圧力取り除かれたアニールされた管
S2 -最低の壁の管
S3- 空気水中圧力試験
S4 -安定の熱処理
S5 - Unstraightenedの管
S6 -粒界腐食テスト
S7 -溶接腐食テスト
S8 -特別な適用
S9 - ASMEの要求ごとの溶接の管の付加的なTesing
参考図書:
ASTMの標準:
オーステナイトのステンレス鋼の粒界の攻撃への感受性を検出するためのASTM A262の練習
平ら転がされたステンレス製および熱抵抗の鋼板、シートおよびストリップの一般要求事項のためのASTM A480/A480Mの指定
フェライトの合金鋼、オーステナイト合金鋼およびステンレス鋼の管の一般要求事項のためのASTM A1016/A1016Mの指定
平均結晶粒度を定めるためのE 112テスト方法
金属の管および管の超音波検査のためのE213練習
溶接された管および管の溶接部の超音波検査のためのE273練習
番号を付けるためのE527練習金属および合金(UNS)に
