ASTM A192 SA192 Seamless Carbon Steel Boiler Tubes For High Pressure Service
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
キーワード: | 低温度サービス配管のための継ぎ目が無い鋼鉄管 | タイプ: | 継ぎ目が無い鋼鉄管 |
---|---|---|---|
表面に: | 油をさされる | 材料: | 16MnDG、10MnDG、09DG、09Mn2VDG、06Ni3MoDG |
形状: | 円形 | 長さ: | 4-12m |
外径: | 5-450mm | 重量: | 0.5-50mm |
ハイライト: | シームレス鋼管,継ぎ目が無い炭素鋼の管 |
製品の説明

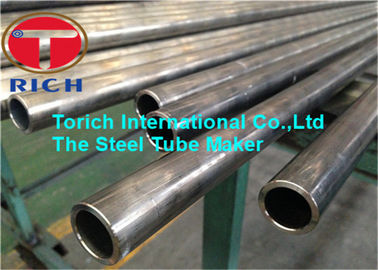

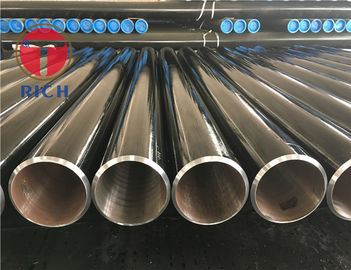

低温度サービス配管のためのTORICH GB/T 18984の継ぎ目が無い鋼鉄管
適用:低温度サービス配管のため
材料:16MnDG、10MnDG、09DG、09Mn2VDG、06Ni3MoDG
単位:mm
熱いロール(放出、拡張)鋼鉄管 | 冷たい-引かれた(ロール)鋼鉄管 | ||||||
Diamension | 許容 | Diamension | 許容 | ||||
通常のレベルPA | 高レベルPC | 通常のレベルPA | 高レベルPC | ||||
わずかな外の直径 | <76.1 | ±1.25%D | ±0.60 | わずかな外の直径 | <12.7 | ±0.30 | ±0.10 |
76.1~<139.7 | ±0.80 | 12.7~<38.1 | ±0.30 | ±0.15 | |||
139.7~<273.1 | ±1.5%D | ±1.20 | 38.1~<88.9 | ±0.40 | ±0.30 | ||
88.9~<139.7 | ±0.9%D | ±0.40 | |||||
273.1~<323.9 | ±1.60 | 139.7~<203.2 | ±0.80 | ||||
203.2~<219.1 | ±1.10 | ||||||
≥323.9 | ±0.6%D | 219.1~<323.9 | ±1.60 | ||||
≥323.9 | ±0.5%D | ||||||
わずかな壁Thinckness | すべての壁厚さ | +15%S | ±12.5%S | わずかな壁Thinckness | すべての壁厚さ | +12.5%S | ±10%S |
許された偏差の許容誤差ODおよび重量
Classfication | 鋼鉄サイズ | 許された許容 | |
W-H | OD | <351 | ±1.0%D |
≥351 | ±1.25%D | ||
重量 | ≤25 | ±12.5%S | |
WC | OD | ≤30 | ±0.20 |
>30~50 | ±0.30 | ||
>50 | ±0.75%D | ||
重量 | ≤3 | +12.5%S | |
>3 | ±10%S |
鋼鉄等級および化学成分
鋼鉄等級 | 化学薬品composition/% | |||||||
C | Si | Mn | P | S | NI | Mo | V | |
16MnDG | 0.12~0.20 | 0.20~0.55 | 1.20~1.60 | ≤0.025 | ≤0.025 | — | — | — |
10MnDG | ≤0.13 | 0.17~0.37 | ≤1.35 | ≤0.025 | ≤0.025 | — | — | ≤0.07 |
09DG | ≤0.12 | 0.17~0.37 | ≤0.95 | ≤0.025 | ≤0.025 | — | — | ≤0.07 |
09Mn2VDG | ≤0.12 | 0.17~0.37 | ≤1.85 | ≤0.025 | ≤0.025 | — | — | ≤0.12 |
06Ni3MoDG | ≤0.08 | 0.17~0.37 | ≤0.85 | ≤0.025 | ≤0.025 | — | — | ≤0.05 |
鋼鉄管の縦方向の機械特性
鋼鉄等級 | 引張強さ | 降伏強さRp0.2/MPaを下げて下さい | 延長A/% | |||
S≤16mm | S>16mm | サンプル1 | サンプル2 | サンプル3 | ||
16MnDG | 490~665 | ≥325 | ≥315 | ≥30 | ||
10MnDG | ≥400 | ≥240 | ≥35 | |||
09DG | ≥385 | ≥210 | ≥30 | |||
09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
06Ni3MoDG | ≥455 | ≥250 | ≥30 |
鋼鉄管のテスト項目そして見本抽出の量
数 | テスト項目 | 見本抽出の量 |
1 | 化学成分 | 各炉からの1つのサンプル |
2 | 抗張テスト | 各バッチの2つの鋼鉄管のそれぞれからの1つのサンプル |
3 | 硬度テスト | 各バッチの2つの鋼鉄管のそれぞれからの1つのサンプル |
4 | 超音波テスト | すべて |
5 | 油圧テスト | すべて |
