ASTM A789 スーパーデュプレックス 2507 パイプ 石油化学用冷引ステンレス鋼管
担当者 : Richard SHEN
電話番号 : +86-13736164628
WhatsApp : +8613736164628
詳細情報 |
|||
キーワード: | 構造のための継ぎ目が無いステンレス鋼の管 | タイプ: | シームレスステンレス鋼管 |
---|---|---|---|
表面に: | 研磨 | 材料: | 304 316 |
形状: | 円形 | 長さ: | 4-12m |
外径: | 5-450mm | 重量: | 0.5-50mm |
ハイライト: | ステンレス鋼丸管,ステンレス製の管の鋼鉄 |
製品の説明

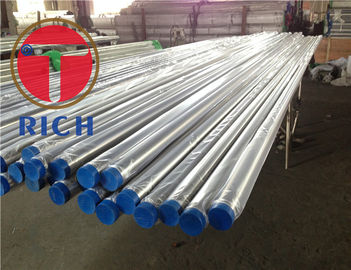

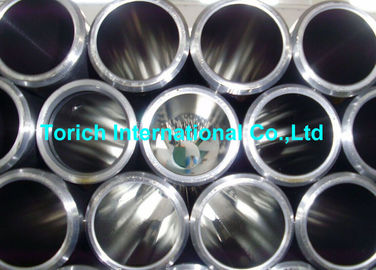

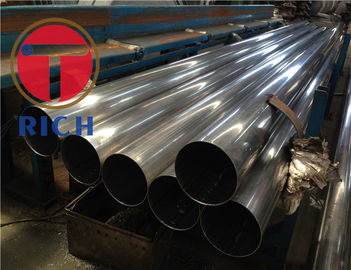

TORICH GB/T 14975の構造のための継ぎ目が無いステンレス鋼の管
表1わずかな外の直径および壁厚さの単位の許容:mm
熱いロール(放出、拡張)鋼鉄管 | 冷たい-引かれた(ロール)鋼鉄管 | ||||||
Diamension | 許容 | Diamension | 許容 | ||||
通常のレベルPA | 高レベルPC | 通常のレベルPA | 高レベルPC | ||||
わずかな外の直径 D |
<76.1 | ±1.25%D | ±0.60 |
わずかな外の直径 D |
<12.7 | ±0.30 | ±0.10 |
76.1~<139.7 | ±0.80 | 12.7~<38.1 | ±0.30 | ±0.15 | |||
139.7~<273.1 | ±1.5%D | ±1.20 | 38.1~<88.9 | ±0.40 | ±0.30 | ||
88.9~<139.7 | ±0.9%D | ±0.40 | |||||
273.1~<323.9 | ±1.60 | 139.7~<203.2 | ±0.80 | ||||
203.2~<219.1 | ±1.10 | ||||||
≥323.9 | ±0.6%D | 219.1~<323.9 | ±1.60 | ||||
≥323.9 | ±0.5%D | ||||||
わずかな壁Thinckness S |
すべての壁厚さ |
+15%S -12.52%S |
±12.5%S |
わずかな壁Thinckness S |
すべての壁厚さ |
+12.5%S -10%S |
±10%S |
最低の壁厚さの単位の表2の許容:mm
生産方法 | Diamension | 許容 | |
通常のレベルPA | 高レベルPC | ||
熱いロール(放出、拡張)鋼鉄管 W-H |
Smin<15 |
+27.5% S分 0 |
+25% S分 0
|
Smin≥15 |
+35% S分 0 |
||
冷たい-引かれた(ロール)鋼鉄管 WC |
すべての壁厚さ |
+22% S 0 |
+20% S 0 |
表3の等級および化学薬品の部品
いいえ。 | デジタル統一されたコード | 等級 | 化学部品(質の一部分)/% | |||||||||
C | Si | Mn | P | S | NI | Cr | Mo | CU | N | |||
1 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~10.00 | 17.00~19.00 | - | - | 0.10 |
2 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~11.00 | 18.00~20.00 | - | - | - |
3 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~12.00 | 18.00~20.00 | - | - | - |
4 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 |
5 | S30478 | 06Cr19Ni9NbN | 0.08 | 1.00 | 2.50 | 0.040 | 0.030 | 7.50~10.50 | 18.00~20.00 | - | - | 0.15~0.30 |
6 | S30453 | 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~11.00 | 18.00~20.00 | - | - | 0.10~0.16 |
7 | S30908 | 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 12.00~15.00 | 22.00~24.00 | - | - | - |
8 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.040 | 0.030 | 19.00~22.00 | 24.00~26.00 | - | - | - |
9 | S31252 | 015Cr20Ni18Mo6CuN | 0.02 | 0.80 | 1.00 | 0.030 | 0.010 | 17.50~18.50 | 19.50~20.50 | 6.00~6.50 | 0.50~1.00 | 0.18~0.22 |
10 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - |
11 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - |
表4のMechnicalの特性
いいえ。 | 通し番号 |
鋼鉄 等級 |
Mechnicalの特性 | 硬度 | ||
引張強さ Rm/MPa |
延長の強さ Rp0.2/MPa |
ひびの後の延長 A/% |
HBW/HV/HRB | |||
≥ | ≤ | |||||
1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW/230HV/96HRB |
10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW/200HV/90HRB |
13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW/200HV/90HRB |
14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW/200HV/90HRB |
鋼鉄管の表5のテスト項目そして試しの量
数 | テスト項目 | 見本抽出の量 |
1 | 化学成分 | 各炉からの1つのサンプル |
2 | 抗張テスト | 各バッチの2つの鋼鉄管のそれぞれからの1つのサンプル |
3 | 硬度テスト | 各バッチの2つの鋼鉄管のそれぞれからの1つのサンプル |
4 | 超音波テスト | すべて |
5 | 油圧テスト | すべて |
