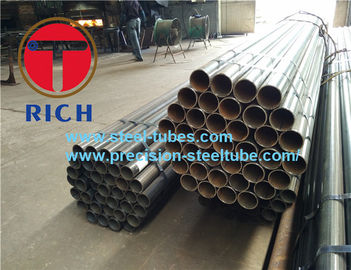

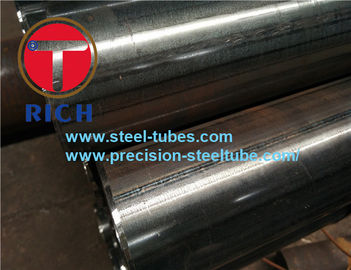

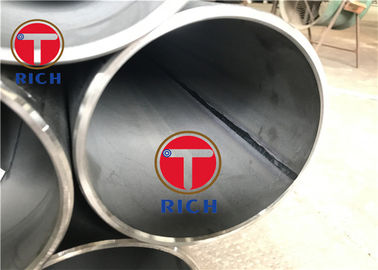

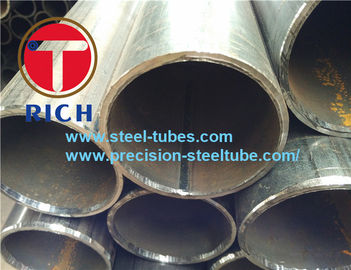

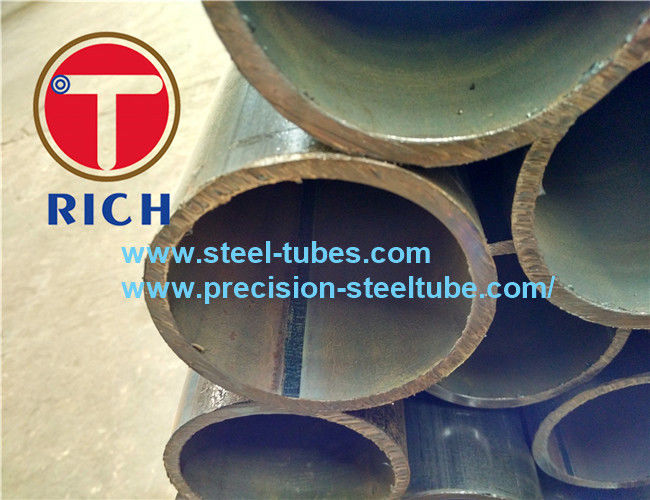

DIN 2393 St37-2 溶接鋼管 精密冷引 溶接鋼管 袖用
詳細情報 |
|||
キーワード: | 鋼鉄管 | タイプ: | 鋼鉄管 |
---|---|---|---|
表面に: | 油をさされる | 材料: | Q195 Q215 Q235 Q295 Q345 |
形状: | 円形 | 長さ: | 3-12m |
外径: | 21-660mm | 重量: | 0.6-18mm |
ハイライト: | 溶接管,電気抵抗の溶接された鋼鉄管 |
製品の説明
表1の外の直径、壁Thicknes、理論的な重量およびテスト圧力
Norminalの外の直径(D)/mm | Norminalの壁Thickness/mm | 理論的な重量(kg/m) | テスト圧力/MPa | ||
Q235A、Q235B | Q295A、Q295B | Q345A、Q345B | |||
21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
21.3 | 3 | 1.35 | 15 | 15 | 15 |
21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
25 | 2.5 | 1.39 | 15 | 15 | 15 |
25 | 3 | 1.63 | 15 | 15 | 15 |
25 | 3.5 | 1.86 | 15 | 15 | 15 |
25 | 4 | 2.07 | 15 | 15 | 15 |
26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
26.9 | 3 | 1.77 | 15 | 15 | 15 |
26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
26.9 | 4 | 2.26 | 15 | 15 | 15 |
31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
31.8 | 3 | 2.13 | 15 | 15 | 15 |
31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
31.8 | 4 | 2.74 | 15 | 15 | 15 |
33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
33.7 | 3 | 2.27 | 15 | 15 | 15 |
33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
33.7 | 4 | 2.93 | 15 | 15 | 15 |
38 | 2.5 | 2.19 | 15 | 15 | 15 |
38 | 3 | 2.59 | 15 | 15 | 15 |
38 | 3.5 | 2.98 | 15 | 15 | 15 |
38 | 4 | 3.35 | 15 | 15 | 15 |
40 | 2.5 | 2.31 | 15 | 15 | 15 |
40 | 3 | 2.74 | 15 | 15 | 15 |
40 | 3.5 | 3.15 | 15 | 15 | 15 |
40 | 4 | 3.55 | 15 | 15 | 15 |
42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
42.4 | 3 | 2.91 | 15 | 15 | 15 |
42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
42.4 | 4 | 3.79 | 15 | 15 | 15 |
48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
48.3 | 3 | 3.35 | 15 | 15 | 15 |
48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
48.3 | 4 | 4.37 | 15 | 15 | 15 |
51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
外の直径および壁厚さの表2の正当な偏差
わずかな外径D | 外の直径の正当な偏差 | 壁厚さの許された偏差 |
D≤48.3 | ±0.50 | ±10%S |
48.3<D≤273 | ±1%D | |
D≤273 | ±0.75%D |
表3の機械特性
等級 |
引張強さ N/m |
下げて下さい降伏強さを/ N/m |
延長A% より少しより |
|
D ≤168.3 | D >168.3 | |||
Q235A、Q235B | 375 | 235 | 15 | 20 |
Q295A、Q295B | 390 | 295 | 13 | 18 |
Q345A、Q345B | 470 | 345 | 13 | 18 |
注:抗張テスト調停の時間は縦方向のサンプルに基づいています。 |
鋼管の表4の検査項目、テスト方法およびサンプル番号
いいえ | 点検プロジェクト | サンプリング法およびテスト方法 | 見本抽出の量 |
1 | 化学成分 | GB/T 20066、GB/T 223、GB/T 4336 | 1つの各炉(小さなかん) |
2 | 抗張テスト | GB/T 228、GB/T 2975 | 1つの各バッチ |
3 | 抗張テスト | GB/T 241 | 一つずつ |
4 | 超音波検査 | GB/T18256 | 一つずつ |
5 | 渦電流の欠陥の検出 | GB/T 7735 | 一つずつ |
6 | 折り曲げ試験 | GB/T 244 | バッチごとの2 |
7 | テストを平らにすること | GB/T 246 | 4それぞれロール |
