製品名: | ボイラーおよび熱交換器GB/T 13296のための継ぎ目が無いステンレス鋼の管 | 材料: | 302 |
---|---|---|---|
表面に: | 研磨 | アプリケーション: | ボイラーおよび熱交換器のため |
形状: | 円形 | 外径: | 6-159mm |
重量: | 1-14mm | 長さ: | 3-12m |
ハイライト: | ステンレス鋼丸管,ステンレス製の管の鋼鉄 |
ボイラーおよび熱交換器GB/T 13296のための継ぎ目が無いステンレス鋼の管
Spec:
材料:302
サイズの範囲:OD:6-159mm
重量:1-14mm
概要の長さ:3-12m
許容:
次のテーブルまたは顧客の要求に従って。
外径および壁厚さの許された偏差
分類 | わずかなサイズ | 正当な偏差 | |
W-H | OD | ≤140 | ±1.25%D |
>140 | ±1%D | ||
S | ≤3 | -40%S | |
>3~4 | -35%S | ||
>4~5 | -33%S | ||
>5 | -28%S | ||
WC | OD | 6~30 |
+0.15 -0.20 |
>30~50 | ±0.30 | ||
>50 | ±0.75%D | ||
S | D≤38 | +20%S | |
D>38 | -22%S |
鋼鉄等級および化学成分
数 | 鋼鉄等級 | 化学成分% | ||||||||
C | Si | Mn | P | S | NI | Cr | Mo | チタニウム | ||
1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 1.00 |
17.00~ 19.00 |
— | — |
2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 10.50 |
17.00~ 19.00 |
— | — |
3 | 1Cr19Ni9 | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 12.00 |
18.00~ 20.00 |
— | — |
4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8.00~ 12.00 |
18.00~ 20.00 |
— | — |
5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 |
9.00~ 12.00 |
17.00~ 19.00 |
— | ≥5C |
6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
9.00~ 13.00 |
18.00~ 20.00 |
— |
4Xc~ 0.60 |
7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9.00~ 13.00 |
17.00~ 20.00 |
— | — |
8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9.00~ 13.00 |
17.00~ 20.00 |
— | — |
9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
11.00~ 14.00 |
18.00~ 20.00 |
2.00~ 3.00 |
— |
10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
11.0~ 14.00 |
16.00~ 20.00 |
2.00~ 3.00 |
— |
推薦された熱処理システムおよび機械特性
数
|
鋼鉄等級 | 推薦された熱処理システム | 機械特性 | |||
引張強さ RM MPa |
プラスチックの必須の引張強さ Rp0.2/ MPa |
延長 A/ % |
密度 ρ/(kg/cmの³) |
|||
より少しより | ||||||
1 | 0Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
2 | 1Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.90 |
3 | 1Cr19Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
4 | 00Cr19Ni10 | 1010℃~1150℃ | 480 | 175 | 35 | 7.93 |
5 | 0Cr18Ni10Ti |
920℃ ~1150℃ |
520 | 205 | 35 | 7.95 |
6 | 1Cr18Ni11Ti |
つや出し≥1095℃ 冷間圧延された≥1050℃ |
520 | 205 | 35 | 7.93 |
7 | 0Cr18Ni11Nb |
980℃ ~1150℃ |
520 | 205 | 35 | 7.98 |
8 | 1Cr19Ni11Nb |
つや出し≥1095℃ 冷間圧延された≥1050℃ |
520 | 205 | 35 | 8.00 |
9 | 0Cr17Ni12Mo2 | 1010℃~1150℃ | 520 | 205 | 35 | 7.98 |
10 | 1Cr17Ni12Mo2 | ≥1040℃ | 520 | 205 | 35 | 7.89 |
高温は非比例した延長強さの単位MPa N/の㎜の²を提供します
鋼鉄等級 | 温度の℃ | ||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | — |
1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | — |
100 000 hの耐久の強度によって推薦されるデータ・ユニットMPa N/の㎜の²
鋼鉄等級 | 100 000のhの耐久財の強度 | ||||||||||
temperature/℃をテストして下さい | |||||||||||
600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
処理:W-H、WC
技術的な配達状態:熱処理およびピクルスにすること
の分野で広く利用された:ボイラーおよび熱交換器

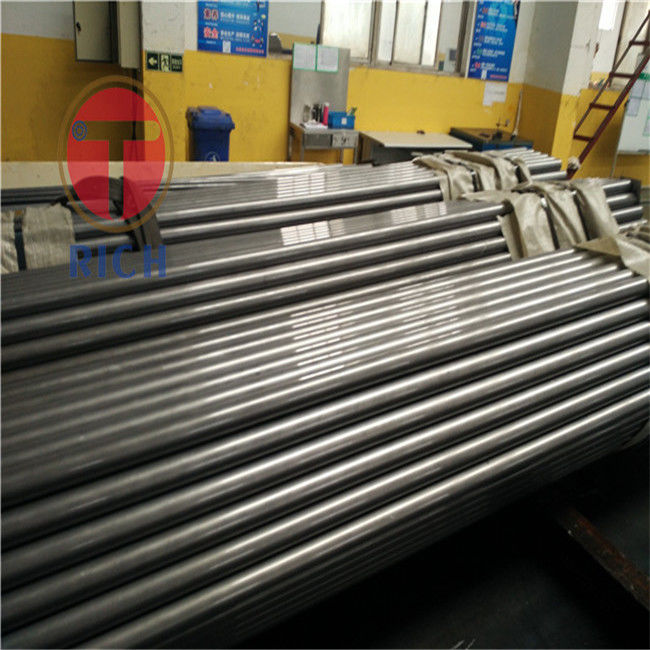

製品イメージ:
